bredent Penguin RFA

Messung der Implantatstabilität (ISQ)

bredent Penguin RFA solution

Geeignet zur Sofortversorgung?

Die Frage, ob das gesetzte Implantat zur Sofortversorgung geeignet ist, stellt sich häufig als Herausforderung für den behandelnden
Zahnarzt dar. Standardmäßig wird das Drehmoment in Ncm beim Inserieren des Implantates verwendet. Das bredent PenguinRFA ist
als Ergänzung zur Ratsche die ideale Lösung.

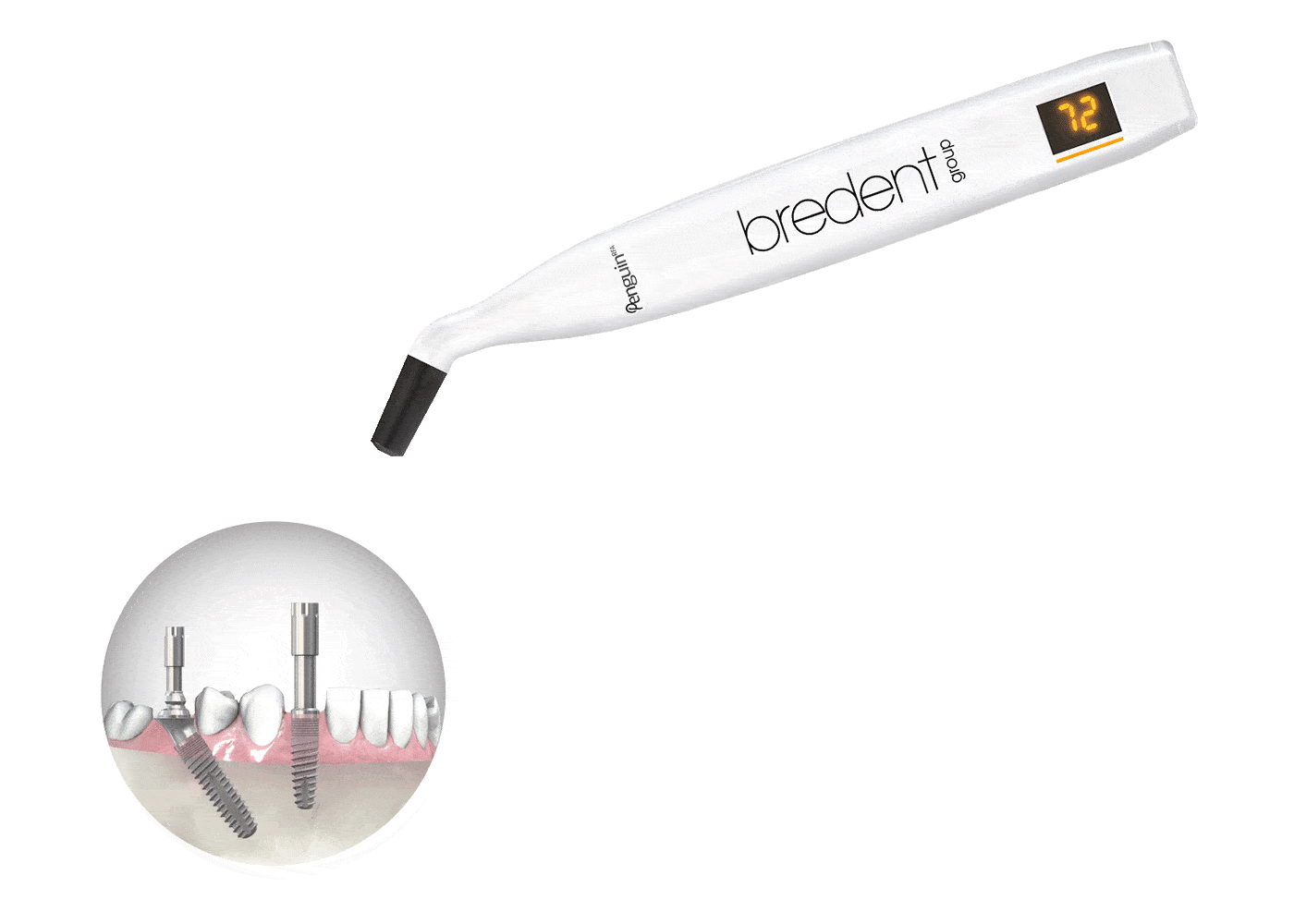

Das bredent PenguinRFA ist ein Gerät zur Messung der Stabilität von Implantaten mithilfe der Resonanzfrequenzanalyse (RFA). Ein
kleiner, magnetischer Messstift, der MulTipegTM, wird hierfür in das Implantat bzw. das Abutment eingedreht und berührungslos in
Schwingung versetzt. Der gemessene Wert wird als „Implant Stability Quotient“ (ISQ) Wert dargestellt und gibt Aufschluss über
die geeignete Versorgung des Implantates.

Das Messverfahren

bredent Penguin RFA procedure

Mit dem sogenannten „Driver“ wird der MulTipegTM in das Implantat bzw. das Abutment eingeschraubt.

bredent Penguin RFA procedure

Durch kurze magnetische Impulse wird der MulTipegTM von der Spitze des bredent
PenguinRFA in Schwingung versetzt. Die magnetischen Impulse treten mit dem Magneten im Inneren des Messstifts in Wechselwirkung.

bredent Penguin RFA procedure

Ein Empfänger im bredent PenguinRFA  erfasst das magnetische Wechselfeld des schwingenden Magneten und berechnet daraufhin die Resonanzfrequenz und daraus den ISQ-Wert. Dieser Wert wird nach wenigen Sekunden auf den beidseitigen Displays angezeigt.

Die ISQ-Skala

bredent Penguin RFA - Implant Stability Quotient (ISQ) Measurement

Der ISQ-Wert von 1-99 ist ein Maß für die Stabilität des Implantats – je höher der Wert, desto stabiler das Implantat. Ab einem Wert von 70 ISQ ist eine Sofortversorgung möglich. Bei Werten zwischen 55-70 empfehlen wir eine verblockte Sofortversorgung. Unter 55 ISQ sollte das Implantat gedeckt einheilen. Das bredent PenguinRFA misst den ISQ Wert mit einer Genauigkeit von +/- 1 ISQ Einheit.

MulTipegTM

Der MulTipegTM ist in vier verschiedenen Größen verfügbar und ermöglicht bei nahezu allen Implantaten des SKY® Implantat Systems die Messung der Primärstabilität.

MulTipegTM copaSKY®

bredent Penguin RFA MulTipeg copaSKY

MulTipegTM SKY®

bredent Penguin RFA MulTipeg SKY

MulTipegTM mini2SKY®

bredent Penguin RFA MulTipeg mini2SKY

MulTipegTM fast & fixed
Abutment level

bredent Penguin RFA MulTipeg fast&fixed
